SXZ-B型電阻應變軸式傳感器
- 產品分類：稱重測力傳感器
- 全國咨詢熱線：
- 13907318074
分享到：
概述
SXZ-B型電阻應變軸式傳感器采用雙孔梁結構，具有精度高、穩定性能好、抗偏載能力強等特點，適應于惡劣環境、野外勘探、石油測井儀和吊鉤秤配套使用。
主要技術指標
非線性誤差 ≤±0.1℅F.S ≤±0.5℅F.S
滯后誤差 ≤±0.1℅F.S ≤±0.5℅F.S
重復性誤差 ≤±0.05℅F.S ≤±0.25℅F.S
輸出靈敏度 2～2.5mV／V
溫度零點影響 0.01℅ F.S／℃
0.04℅F.S／℃
輸出阻抗及橋壓 700Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環境溫度 －10℃～＋55℃
系列規格 1、1.5、2、5、10、15、20、30(t)
變送器輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA

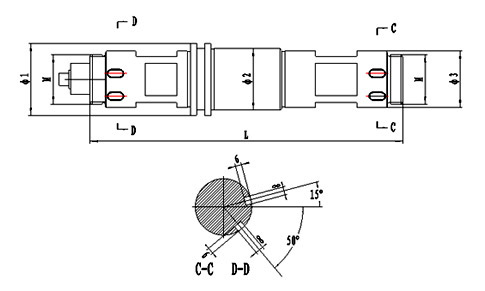

外形尺寸單位(mm)
SXZ-B型電阻應變軸式傳感器采用雙孔梁結構，具有精度高、穩定性能好、抗偏載能力強等特點，適應于惡劣環境、野外勘探、石油測井儀和吊鉤秤配套使用。
主要技術指標
非線性誤差 ≤±0.1℅F.S ≤±0.5℅F.S
滯后誤差 ≤±0.1℅F.S ≤±0.5℅F.S
重復性誤差 ≤±0.05℅F.S ≤±0.25℅F.S
輸出靈敏度 2～2.5mV／V
溫度零點影響 0.01℅ F.S／℃
0.04℅F.S／℃
輸出阻抗及橋壓 700Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環境溫度 －10℃～＋55℃
系列規格 1、1.5、2、5、10、15、20、30(t)
變送器輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA
外形尺寸單位(mm)
| 測量范圍 | L | Φ1 | Φ2 | Φ3 | M | A B |
| 1、1.5、2、5(t) | 158 | 48 | 30 | 28 | 27×1.5 |
6 4
|
| 10、15、20、30(t) | 200 | 60 | 60 | 58 | 50×1.5 |
6 3
|
| 10、15、20、30(t) | 305 | 70 | 60 | 55 | 48×1.5 |
8 6
|
